1、性能特點

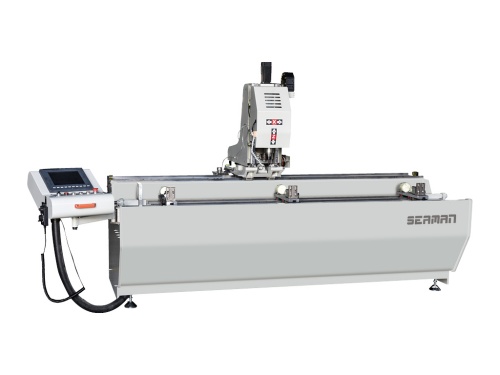

●LZX-CNC-3200 適用于鋼、銅、鋁類等金屬型材的各類型孔、槽的銑削加工，尤其適合門鎖的加工；
●采用高精度直線導軌副、滾珠絲杠、齒輪齒條及進口伺服電機，保證運動平穩，具有較高的定位及加工精度，X 軸通過齒輪齒條傳動，Y 與 Z 軸通過絲杠傳動。
●工作臺能夠在-90°、0°、和+90°三個位置間任意轉換，實現一次夾裝可完成三個面的銑削加工；
●工作臺旋轉通過氣缸實現初步到位，到位后通過硬限位實現精確定位。
●采用 CNC 控制系統，智能的數控系統和簡潔直觀的人機界面使操作更加方便快捷。
●本機具有加工效率高、加工精度高、性能穩定可靠、易操作等特點，是門窗型材的各類型孔、槽的銑削加工實現自動化的必選產品。
2、技術參數
|
電源：380V/50Hz
|
氣源:0.5～0.8MPa
|
|
主軸轉速/功率：3000rpm/5.5kw
|
刀具夾頭：ER50
|
|
加工尺寸范圍：100x100x3200(mm)
|
工作臺工作位置：-90°、0°、90°
|
|
橫向行程（X 軸）：3200mm
|
縱向行程（Y 軸）：320mm
|
|
垂直行程（Z 軸）：300mm
|
X 軸運行速度：0～60m/min
|
|
Y 軸運行速度：0～30m/min
|
Z 軸運行速度：0～30m/min
|
|
外形尺寸：3800x1600x2000(mm)
|
整機凈重：2000kg
|
